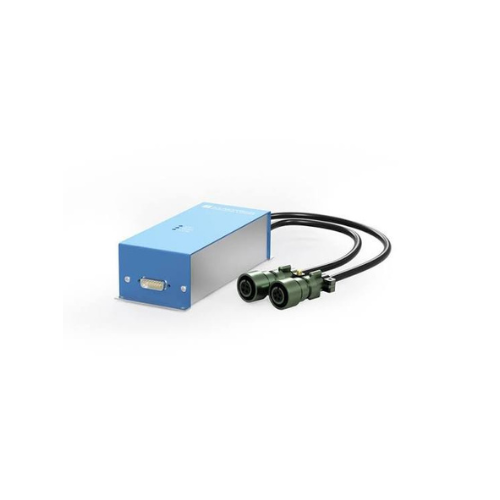

234-401-000-212 Magtrol Việt Nam

Model: 234-401-000-212
Hãng: Magtrol
Thiết bị: TSC 401 Torque/Speed Conditioner Kit

Magtrol 234-401-000-212 là bộ điều hòa tín hiệu mô-men xoắn và tốc độ (Torque/Speed Conditioner) thuộc dòng TSC 401, được sử dụng để kết nối các dynamometer (băng thử động cơ) của Magtrol với bộ điều khiển DSP6001/DSP7000.

Thiết bị có nhiệm vụ khuếch đại, lọc và xử lý tín hiệu mô-men xoắn từ load cell, đồng thời cấp nguồn và thu nhận tín hiệu tốc độ từ cảm biến tốc độ tích hợp trên dynamometer, giúp hệ thống đo đạt độ chính xác và ổn định cao.

Đặc điểm nổi bật

• Điều hòa tín hiệu Torque và Speed với độ chính xác cao.
• Tương thích với các Magtrol Eddy Current Dynamometer (WB) và Powder Dynamometer (PB).
• Giao tiếp trực tiếp với DSP6001/DSP7000 Dynamometer Controller.
• Tích hợp bộ khuếch đại tín hiệu chính xác, giảm nhiễu và tăng độ ổn định khi đo.
• Được hiệu chuẩn theo từng dynamometer để đảm bảo kết quả đo chính xác nhất.

Ứng dụng

• Hệ thống kiểm tra động cơ điện.
• Kiểm tra mô-men xoắn và tốc độ động cơ AC/DC.
• Đánh giá hiệu suất hộp số, động cơ servo và động cơ BLDC.
• Phòng nghiên cứu R&D và dây chuyền kiểm tra cuối (End-of-Line Testing).
• Các hệ thống thử nghiệm động cơ trong ngành ô tô, hàng không và tự động hóa

LIST CODE

1. P/N: 007297  Magtrol

Model: AHB-3.3 Magtrol

BRAKE, AIR COOLED, 24V

Rated torque 3.3 Nm

Max braking power 2,000 W

Max speed 25,000 rpm

24 Volt Coil

This unit requires 620 KPa (90 psi) @ 20 SCFM for proper cooling

2. Model:  004661  Magtrol

Item: HB-450-1 Magtrol

Hysteresis brake HB-450-1 Min. torque at rated current

450Oz.in Max. speed 8'000min-1 Power ratings continuous

160W Power ratings intermittent 670W Power supply

93.6VDC

3. Model: 311-101-051-101 Magtrol

CALIBRATION ARM

Calibration arm for WB/PB 43  (need 2 per dyno!)

4. Model: 312-101-000-051

Item: 1WB65

Eddy currrent dynamometer

including speed probe OS 123

Rated torque   10Nm at  5730min-1

Maximum braking power   6kW

Maximum speed 30000min-1

5. Model: 234-411-000-111 Magtrol

Item: DES 411/111  Kit for Dyno 65, 115 & 1WB15

Kit dynamometer excitation supply for series 65, 115 and 15 dynamometer, in aluminium housing, with 5m cable between DES411 and DSP6001/7000 and 1.5m cable between DES411 and dyno

6. Model: 234-401-000-222 Magtrol

Item: TSC 401/222  FOR DYNO 65, 115 & 15

Torque-Speed Conditioner for 65, 115 and 15 series

dynamometers suitable for DSP6001/7000 with 2x 1.5m

cables between TSC401 and dynamometer

7. Model: 88M372-0500 Magtrol

Item: TORQUE-SPEED CABLE 14M/15F  (DSP TO TSC/DYNO)  5m

Torque/speed cable 14-pin male - 15-pin female for

dynamometers / TSC with DSP6001 / 700x electronic, length 5m

8. SPECIALITEM

Item CW-ENR.004 FOR 1WB65 Magtrol

Chiller water cooling system

Cooling power 6.9kW

Pump pressure 2.7bar

Water flow rate 17l/min

Plastic water tank 25liters

Dimensions L=600 W=725 H=1060mm

Power supply 230VAC 50Hz

Electrical power consumption 2.1kW

Noise level at 10m 51.6dB (A)

With IN / OUT external stop valves and connections

With control valve and manometer

With air flush inlet

Electrical connector and water hoses not included

9. Model: 422-214-000-013 Magtrol

Item: LE 214/013  50kN Magtrol

Strain gauge load measuring pin, execution

with integrated 2-wire signal amplifier

(4-20mA). Nominal load 50kN, axial connector

10. Model: 422-218-000-013 Magtrol

Item: LE 218/013  500kN Magtrol

Strain gauge load measuring pin, execution

with integrated 2-wire signal amplifier

(4-20mA). Nominal load 500kN, axial connector

11. Model: 122-216/011/004 Magtrol

Item: LB 216-011/004  100kN, 20m Magtrol

Strain gauge load measuring pin in standard version.

Nominal load 100kN integral cable 20m, PG radial

12. Model: 311-201-000-051 Magtrol

Item: 2WB43 Magtrol

Eddy currrent dynamometer including speed probe OS 123

Rated torque 3 Nm at 9550min-1 Maximum braking power 3

kW Maximum speed 50000min-1

13. Model: 234-410-000-111 Magtrol

Item: DES 410/111  KIT FOR DYNO 2.7 & 43 Magtrol

Kit dynamometer excitation supply for series 2.7 and 43

dynamometer, in aluminium housing, with 5m cable between

DES410 and DSP6001/7000 and 1.5m cable between

DES410 and dyno

14. Model: 234-401-000-212 Magtrol

Item: TSC 401/212 FOR DYNO 2.7 & 43 Magtrol

Torque-Speed Conditioner for 2.7 and 43 series

dynamometers suitable for DSP6001/7000

With 2x 1.5m cables between TSC401 and dynamometer
