Mô-đun BWR1566 Bihl+Weidemann Việt Nam

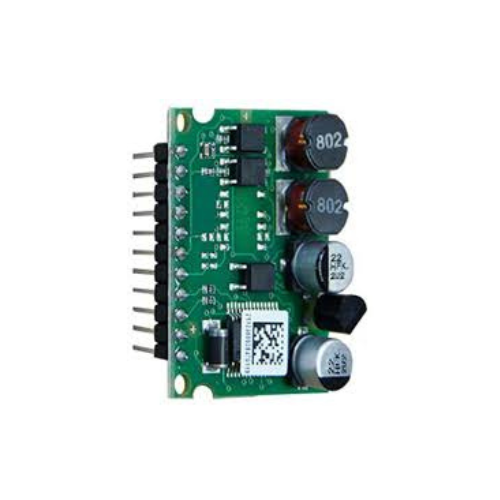

BWR1566 là mô-đun ASi PCB (Printed Circuit Board Module) của Bihl+Wiedemann, được thiết kế để tích hợp trực tiếp vào bo mạch của thiết bị hoặc máy móc.

Với thiết kế nhỏ gọn, mô-đun hỗ trợ 1 ngõ vào số (Digital Input) và 1 ngõ ra số (Digital Output), giúp kết nối các cảm biến và cơ cấu chấp hành với mạng AS-Interface (ASi) một cách đơn giản và hiệu quả.

Đặc điểm nổi bật

• Thiết kế PCB nhỏ gọn, dễ dàng tích hợp vào thiết bị OEM.
• 1 đầu vào số (DI) và 1 đầu ra số (DO).
• Nguồn cấp cho cảm biến và đầu ra được lấy trực tiếp từ mạng ASi.
• Dòng cấp tối đa:
  • 80 mA cho cảm biến.
  • 80 mA cho đầu ra điện tử.
• Kết nối ngoại vi và ASi thông qua chân cắm (wiring pins) dạng thẳng.
• Hỗ trợ 1 địa chỉ AB trên mạng ASi.
• Tương thích với hệ thống ASi Specification 2.1 và các ASi Master tương ứng.

Thông số kỹ thuật

• Model: BWR1566
• Loại thiết bị: ASi PCB Module
• Kích thước PCB: 29,7 × 36,5 mm
• Digital Inputs: 1
• Digital Outputs: 1 (Electronic Output)
• Điện áp hoạt động: 18…31,6 VDC (ASi 30 VDC)
• Nguồn cảm biến: Từ ASi
• Nguồn đầu ra: Từ ASi
• Dòng tối đa: 80 mA cho mỗi đầu ra

Ứng dụng

BWR1566 phù hợp cho:

• Tích hợp vào máy OEM.
• Thiết bị tự động hóa và điều khiển.
• Máy đóng gói.
• Dây chuyền lắp ráp.
• Thiết bị xử lý vật liệu.

LIST CODE

ASi PCB Module

• BWR1218
• BWR1219
• BWR1351
• BWR1352
• BWR1386
• BWR1387
• BWR1389
• BWR1408
• BWR1421
• BWR1443
• BWR1566
• BWR1627
• BWR1628
• BWR1682
• BWR1789
• BWR1889
• BWR1896
• BWR1957
• BWR2052
• BWR2229
• BWR2393
• BWR2442
• BWR2571
• BWR2591
• BWR2597
• BWR2774
• BWR2782

  ASi Safety PCB Module

  • BWR2426
  • BWR2522
  • BWR2574
  • BWR3067

  ASi-5 PCB Module

  • BWR4736 – ASi-5 PCB Module, tối đa 16 DI / 16 DO
  • BWR4978 – ASi-5 PCB Module, tối đa 32 DI / 32 DO
