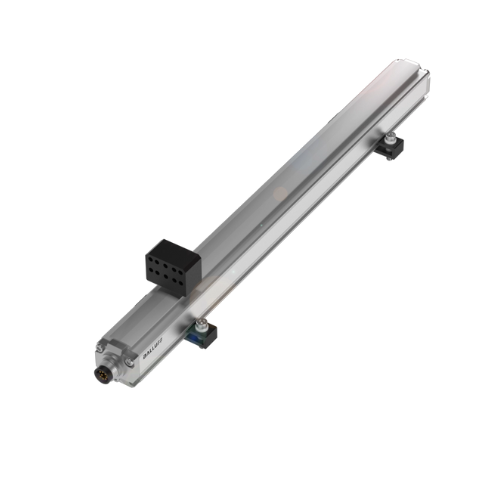

Cảm biến vị trí BTL7-S573-M1600-P-S32 (BTL26JU) Balluff

1. Thông tin cơ bản & đặc điểm kỹ thuật

• Mã đầy đủ: BTL7-S573-M1600-P-S32 (còn có mã thay thế / mã nhà cung cấp là BTL26JU)

• Hãng: Balluff — dòng cảm biến Magnetostrictive / Micropulse, dạng transducer tuyến tính (linear position sensor).

• Giao diện (Interface): SSI – truyền dữ liệu kỹ thuật số. Theo tài liệu BTL7-P Series.

• Dải đo (Nominal length): 1600 mm (từ mã M1600) — chiều dài đo của cảm biến.

• Kiểu vỏ / thiết kế: “Profile” (P) – dạng thanh (profile).

• Kết nối: Connector M16x0.75, 8 pin, theo quy cách mã “-S32” trong dòng BTL7.

• Điện áp hoạt động: theo dòng BTL7-P, là 10…30 V DC (theo spec chung của dòng).

• Độ lặp lại (repeat accuracy): dòng BTL7 thường có độ lặp lại rất cao (ví dụ ±5 µm trong nhiều model) — spec chung dòng BTL7-P.

2. Ứng dụng

Cảm biến vị trí kiểu magnetostrictive như BTL7-S573-M1600-P-S32 rất phù hợp với các ứng dụng:

• Xi-lanh thủy lực hoặc xi-lanh khí: đo hành trình piston, vị trí chính xác để điều khiển.

• Robot, bàn trượt, hệ thống tuyến tính (gantry), máy CNC: cần đo vị trí tuyệt đối để điều khiển chuyển động.

• Máy công nghiệp lớn hoặc hệ thống dài: do dải đo lên tới 1600 mm nên có thể dùng cho những cơ cấu lớn.

LIST CODE

2 100% EU/ China Origin

Balluff Vietnam

BTL2JAK

BTL7-S573-M1200-P-S32

Magnetostrictive Sensors

BTL5- S173-M1200-P-S32 is obsolete

3 100% EU/ China Origin

Balluff Vietnam

BTL26JU

BTL7-S573-M1600-P-S32

Magnetostrictive Sensors

BTL5- S173-M1600-P-S32 is obsolete
